YB□-12/0.4高低壓預裝式變電站
概述

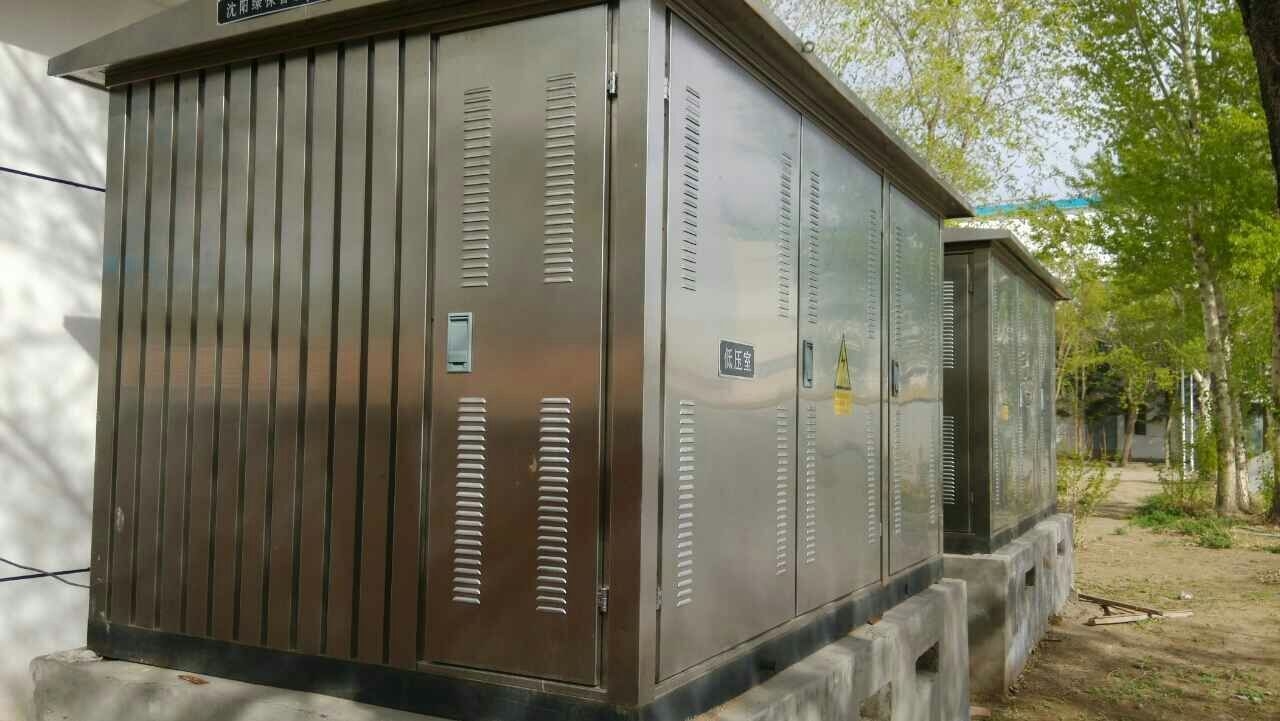

YBM組合式（箱式）變電站，是由高壓開關設備，電力變壓器，低壓開關設備三部分組合在一起而構成的戶外、油變配電成套裝置。該產品具有成套性強、占地面積小、投資小、安裝維護方便、造型美觀、耐侯性強、結構緊湊、運行安全可靠、以及可移動等特點。本產品為框架結構，用型鋼焊接而成，框架外蒙鋁合金板，并涂專用漆層，使之具有較強的機械性能、耐侯性能、防腐蝕性能。組合式（箱式）變電站為整體結構時，箱內用鋼板隔成三個相對獨立的小室即高壓室、變壓器室和低壓室。各室照明均隨門的開啟而自動關停。用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。

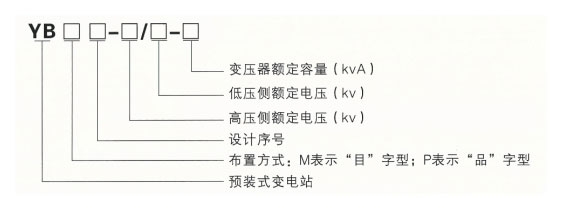

型號及其含義
工作條件
- 海拔高度不超過1000m；
- 周圍環境溫度****不超過+40℃,****不低于-25℃,24小時周期內平均溫度不超過+35℃
- 戶外風速不超過35m/s;
- 空氣相對溫度不超過90%(+25℃)
- 周圍無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動和沖擊的場所。
- 注：特殊使用條件，訂貨時與我廠協商解決。
技術參數
- 額定電壓Ue：6KV/0.4KV 10 KV/0.4KV
- 額定電流Ie:一次側12.5A-630A 二次側40A-2000A
- 變壓器額定容量Se: 200～1250KVA
- 額定頻率；50HZ
- 防護等級: IP23D
結構特點
- 變電站由高壓配電裝置，變壓器及低壓配電裝置聯接而成。分成三個功能隔室，即高壓室，變壓器室和低壓室。高壓室功能齊全，高壓室由HXGN□-10環網柜組成一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。變壓器室設自動強迫風冷系統及照明系統。低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償、電能計量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。
- 采用自然通風和強迫通風兩種方式。使通風冷卻良好。變壓器室和低壓室均有通風道，排風扇有溫檢裝置，按整定溫度能自動啟動和關閉，保證變壓器滿足負荷運行。
- 箱體結構能防止雨水和污物進入，并采用熱鍍鋅彩鋼板或防銹鋁合金板制作，經防腐處理。具備長期戶外使用的條件，確保防腐、防水、防塵性能，使用壽命長，同時外形美觀。
