GCS低壓抽出式開關柜
GCS概述
GCS型低壓抽出式開關柜)是原電力部、機械部聯合設計，能夠適應電力市場發展需要并可與引進產品競爭的低壓抽出式開關柜。裝置適用于發電廠、石油、化工、冶金等廠礦企業、高層建筑等行業的低壓配電和電動機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制用。在大單機容量的發電廠，大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。作為三相交流為50HZ額定工作電壓380V(400)660V,額定電流為2500A及以下的供發電產品具有分析、接通能力高、動熱穩定性好、電氣靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點。

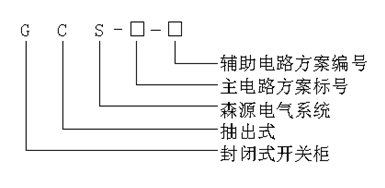

型號及其含義
工作條件
1.周圍空氣溫度不高于+40℃，不低于-5℃，24小時內平均溫度不得高于+35℃，超過時，需根據實際情況陣容運行。2.戶內使用，使用地點的海拔高度不高的超過2000mm。
3周圍空氣相對溫度在****溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對。
4.濕度，如+20℃時為90%，應考慮到由于溫度變化可能會偶然產生凝露的影響。
5.裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整（（符合GBJ232-82標準）。
6.裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到腐蝕的場所。
7.注：用戶有特殊要求時，可以與制造廠協商解決。
技術參數
1.額定絕緣電壓 660（1000）2.主電路額定電壓 交流 380（400）、660
3.輔助電路額定電壓 交流 380 、220 直流 220、110、24V
4.額定頻率 50（60）Hz
5.水平母線額電流 ≤4000A
6.垂直母線額定電流 1000A
7.母線額定峰值耐受電流 105（176）KA
8.額定短時耐受電流 50（80）KA
